Leírás
- Elektromos monitor, fogyasztásmérő Wi-Fi modul
- 3 fázisú 3*230/400 V AC tápfeszültséghez
- 3 bemenettel és 3 kimenettel
- Áramváltót nem tartalmaz, áramváltó külön vásárolható hozzá
- Tartozék SMA antennával

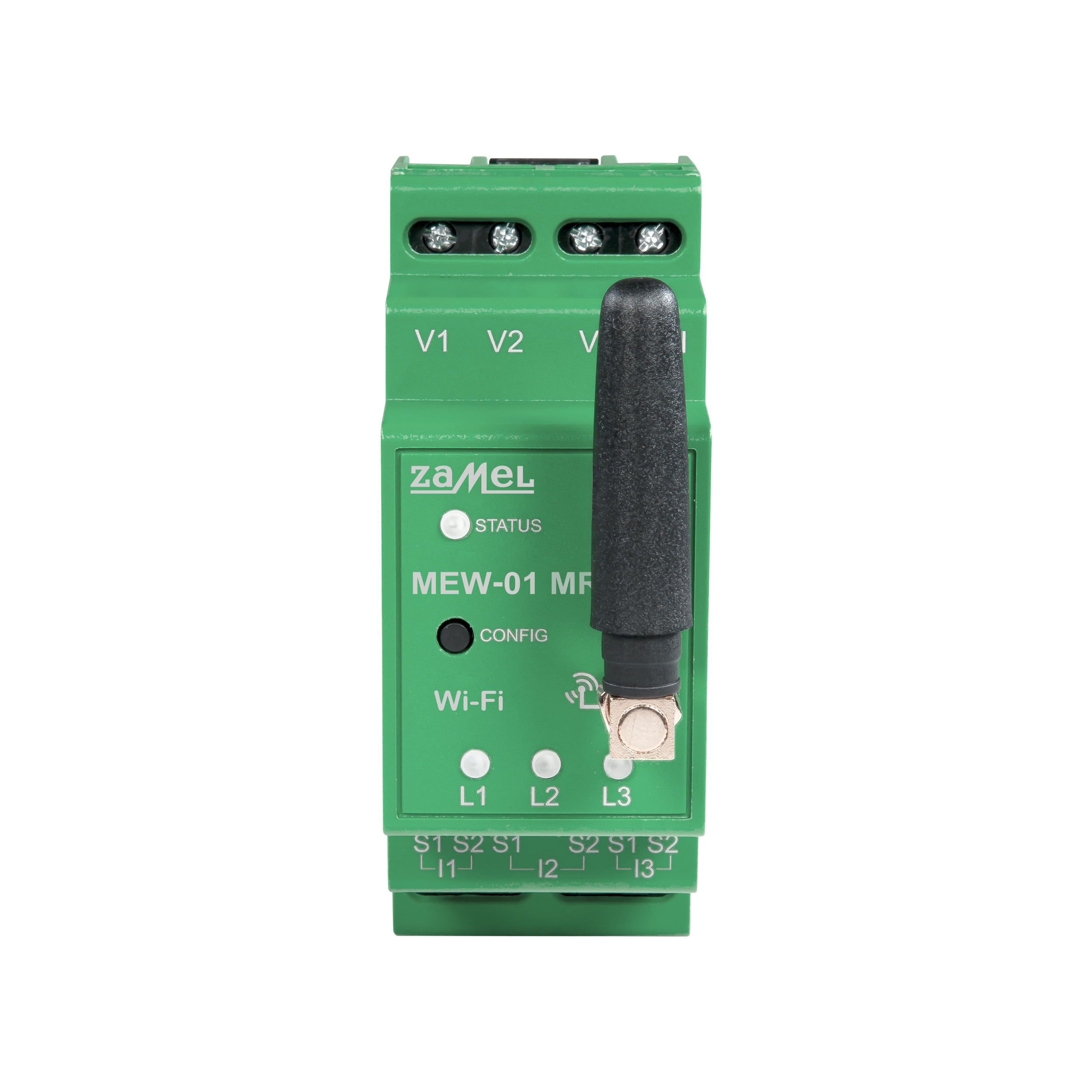

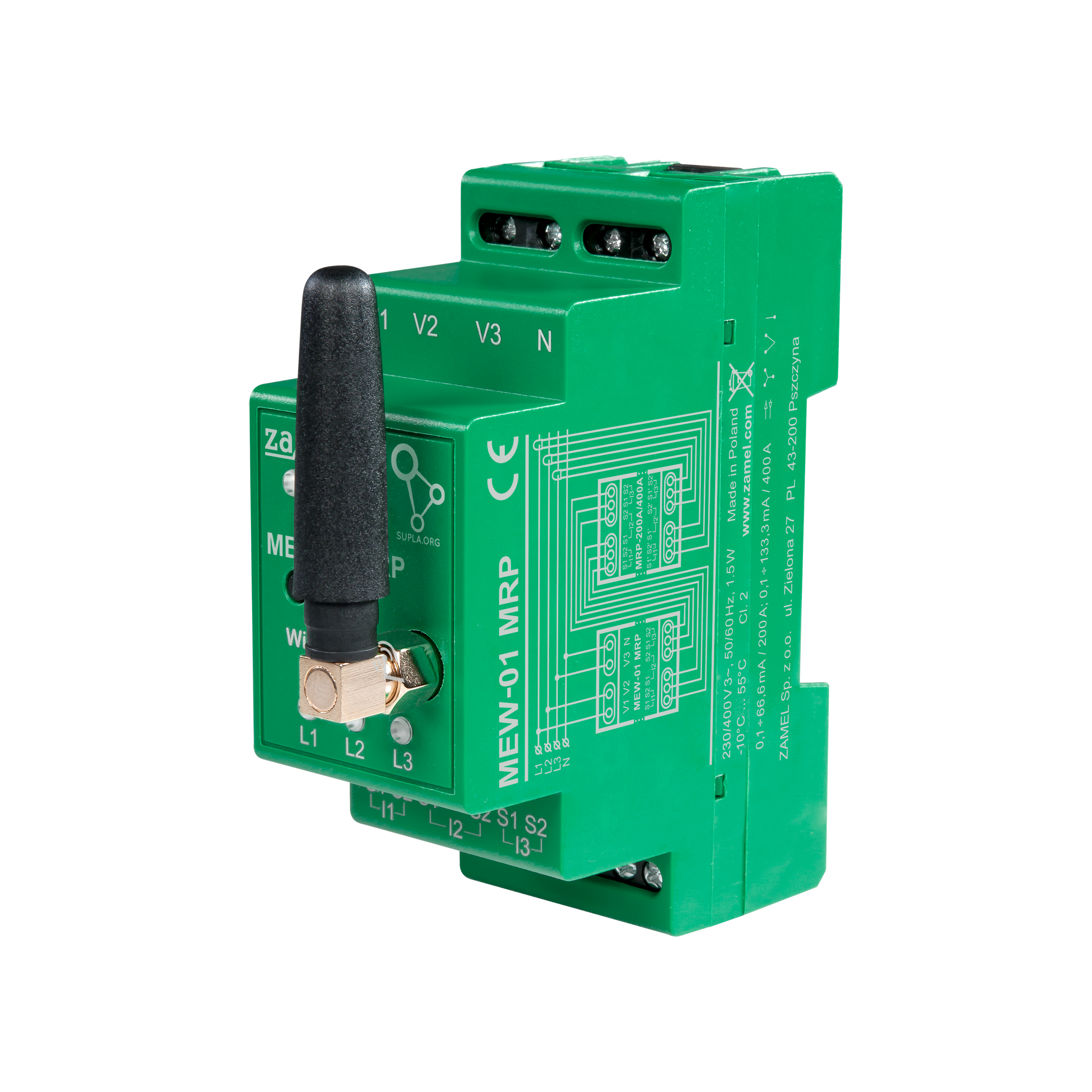

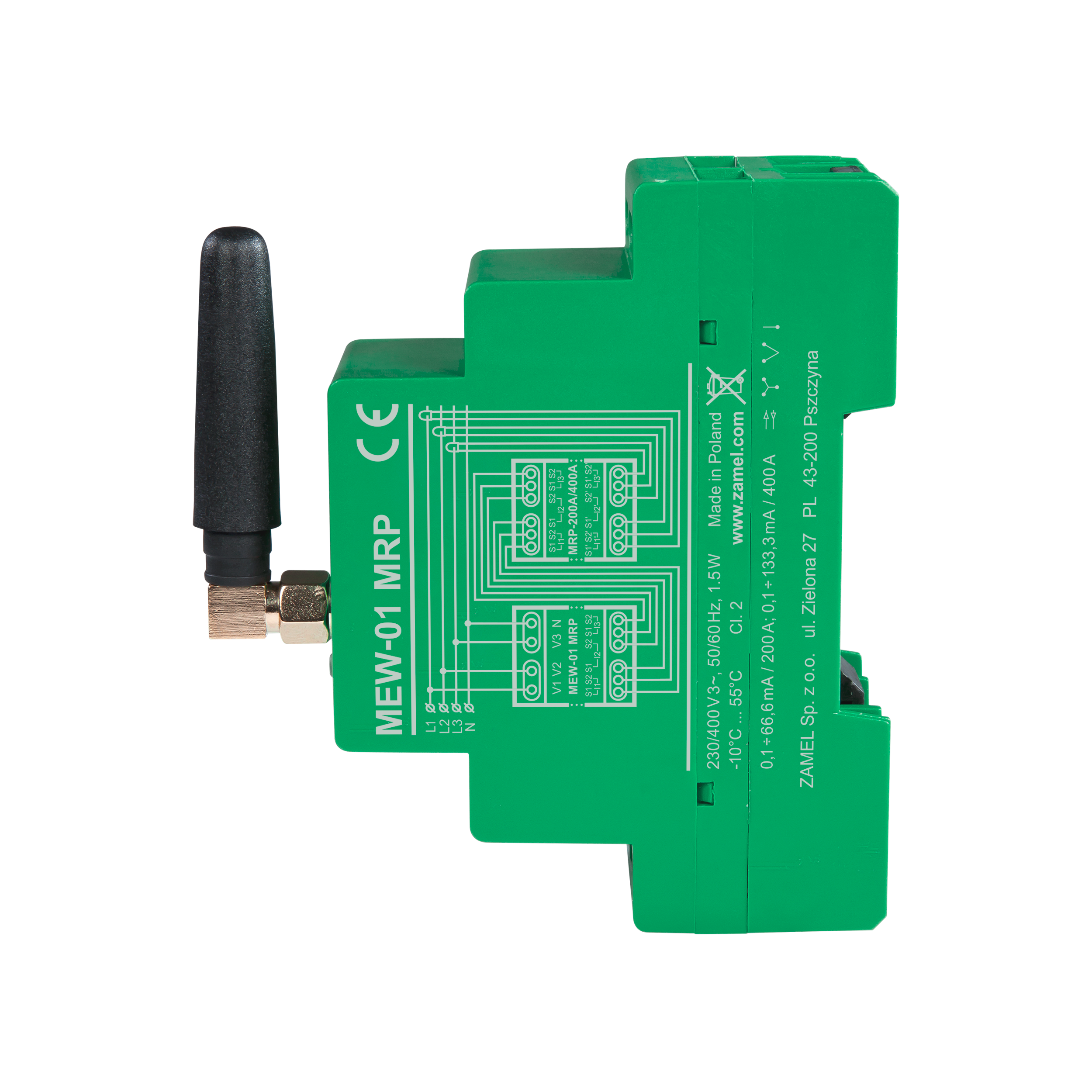

A MEW-01 MRP elektromos monitor lehetővé teszi az energiafogyasztás mérését és ellenőrzését vezeték nélküli Wi-Fi hálózaton keresztül.
Az elektromos fogyasztásmérőt redundáns áramvédő kapcsolóval védett áramkörök áramának felügyeletére és mérésére tervezték.
A mérés kétirányú, közvetlen módszerrel történik, az alkalmazásban a felhasznált és leadott energia mennyiségére vonatkozó információkat is megjeleníti.
Az eszköz alkalmas mind a nagy teljesítményű világítási és konnektoros áramkörökben, mind a háromfázisú napelemes rendszerekben való használatra.
A felhasználók a világ bármely pontjáról ellenőrizhetik a mérési adatokat okostelefon és/vagy táblagép segítségével az alkalmazáson keresztül, vagy asztali számítógép segítségével a weboldalon.
A mérési adatok a Supla alkamazásban és a webfelületen diagram formájában is láthatók, vagy akár xlsx, ods, csv és html fájlokba is exportálhatók.
A MEW-01 MRP Wi-Fi modult elosztószekrényekbe való beépítésre tervezték, DIN sínre szerelhető (TH35). A készülék két modult foglal el.
Fém kapcsolószekrénybe szerelés esetén, amennyiben gyenge a Wi-Fi jelerősség, a szállított antenna helyett külső mágnestalpas SMA antenna alkalmazása javasolt.
A készülék nem tartalmaz áramváltót, azt külön kell hozzá megvásárolni.
Műszaki adatok:
- Beépítési mód: moduláris TH-35 sínre, 2 modul helyet foglal
- Névleges feszültség: 3×230/400V~
- Feszültség tolerancia: -20÷+15 %
- Névleges teljesítményfelvétel: 1,5 W
- Frekvencia: 50/60 Hz
- Adatátvitel: Wi-Fi 2.4 GHz
- Mérési pontosság: 2. osztály (±2%)
- Mérési paraméterek: Kétirányú közvetlen mérés 100A
- Tápellátás optikai jelzése: LED
- Optikai energiafogyasztás jelzés: LED piros 1000 imp / kWh
- Védelmi fokozat: IP20
- Csatlakozók (sorkapcsok) száma: 10
- Maximális beköthető vezeték keresztmetszet: 2,5 mm2
- Hőmérséklet tartomány: -10°C ÷ +55°C
- Méret: 90 x 35 x 66 mm
- Súly: 0,50 kg
- Feszültségkapcsok: V1, V2, V3, N
- Mérőkapcsok: S1+S2=I1; S1+S2=I2; S1+S2=I3
- Szabványok: EN 61010-1, EN 50581
